多个MOSFET管并联构成的大电流输出线性稳压器电_电工基础知识

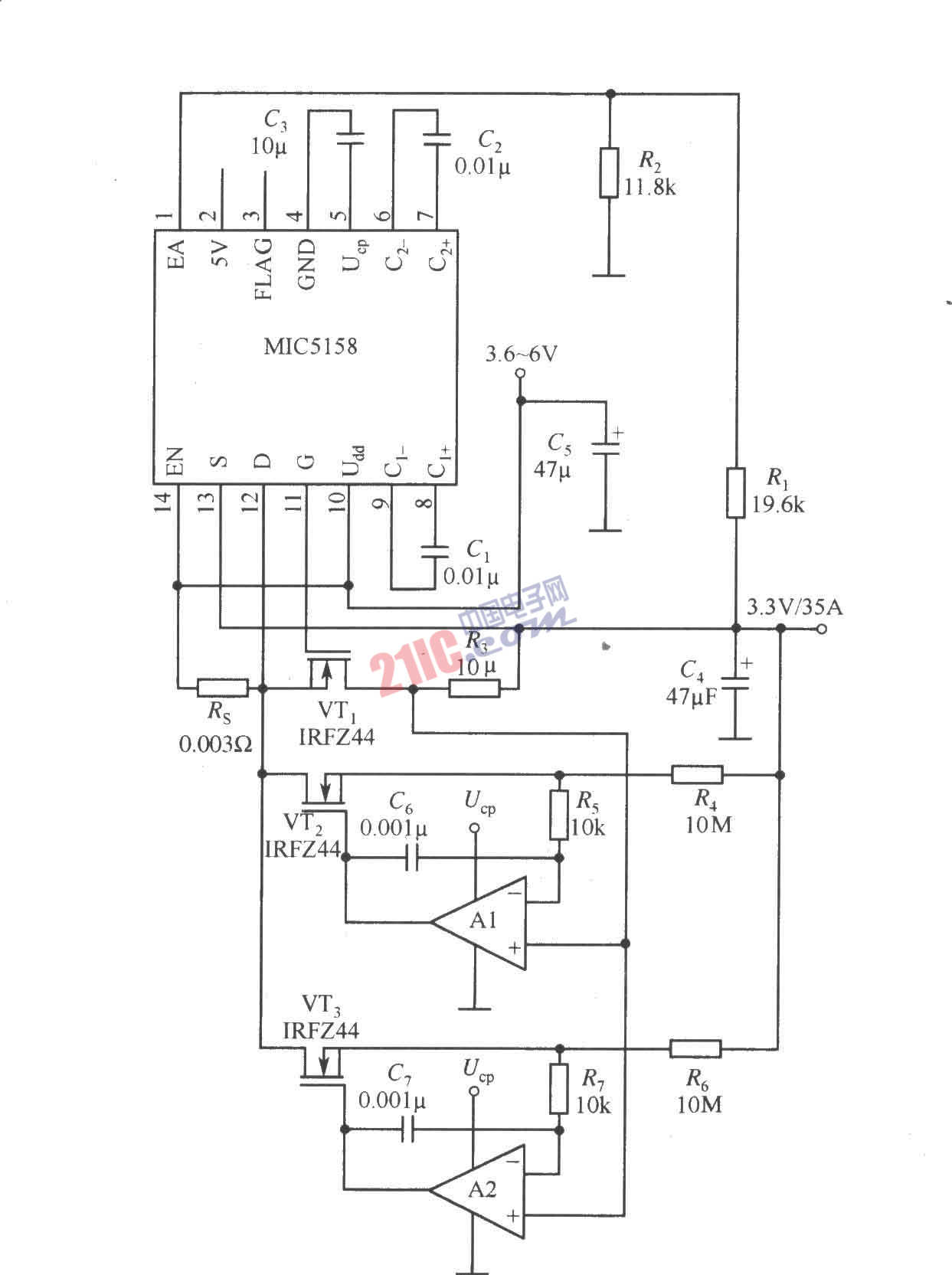

由一片MIC5158来承担控制任务，多个外部N沟道MOSFET管并联输出，从而得到大电流或大功率输出的线性稳压器电路如图所示。在该电路中采用运算放大器作为比较器来解决线性电源并联时的均流问题。

(责任编辑：admin)
