UCC3889组成的非隔离12V直流稳压电源

时间:2025-02-01 21:49来源:[db:来源] 作者:admin 点击: 次

[db:摘要]

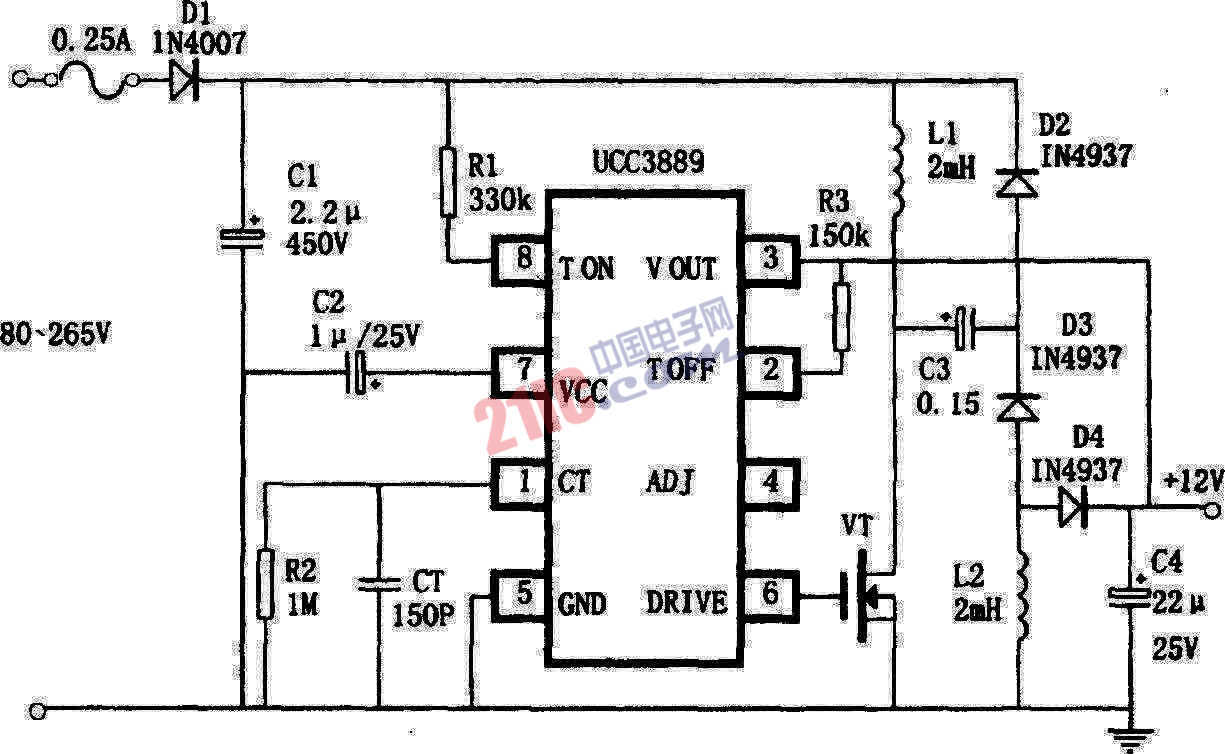

　　如图所示为UCC3889组成的非隔离12V直流稳压电源，输出功率为1W，最低开关频率为100kHz，总效率约为50%。
