变频器工频变频切换参数设置及电路图
变频调速系统运行中如果变频器突然出现故障，这时若让负载停止工作可能会造成很大损失。为了解决这个问题，可给变频调速系统增设工频与变频切换功能，在变频器出现故障时自动将工频电源切换给电动机，以让系统继续工作。
1.变频器跳闸保护电路
变频器A、B、C端子为异常输出端，A、C之间相当于一个常开开关，B、C之间相当一个常闭开关，在变频器工作出现异常时，A、C接通，B、C断开。

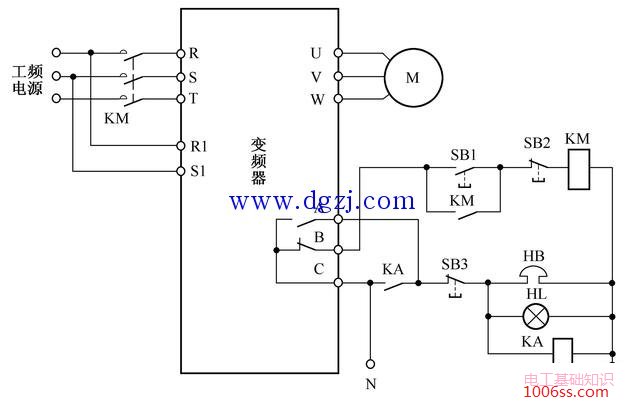

一种常见的变频器跳闸保护电路
2.工频与变频的切换电路

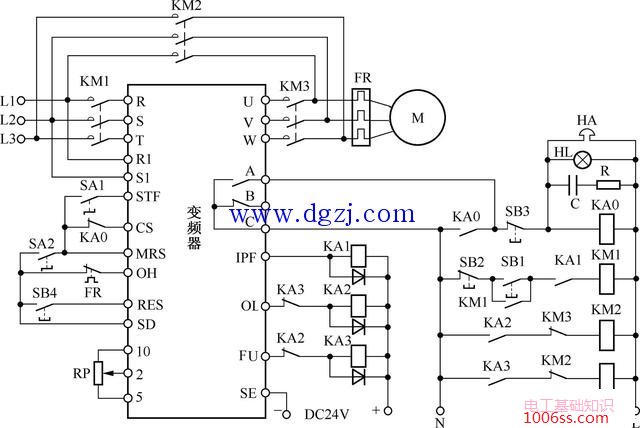

一个典型的工频与变频切换控制电路
在工作前需要先对一些参数进行设置。
1)工频与变频切换功能设置
|
参数与设置值
|
功能
|
设置值范围
|
说明
|
|
Pr.135
(Pr.135=1)
|
工频-变频切换选择
|
0
|
切换功能无效。Pr.136、Pr.137、Pr.138和Pr.139参数设置无效
|
|
1
|
切换功能有效
|
|
|
|
Pr.136
(Pr.136=0.3)
|
继电器切换互锁时间
|
0～100.0s
|
设定KA2和KA3动作的互锁时间
|
|
Pr.137
(Pr.137=0.5)
|
启动等待时间
|
0～100.0s
|
设定时间应比信号输入到变频器时到KA3实际接通的时间稍微长点（为0.3～0.5s）
|
|
Pr.138
(Pr.138=1)
|
报警时的工频-变频切换选择
|
0
|
切换无效。当变频器发生故障时，变频器停止输出（KA2和KA3断开）
|
|
1
|
切换有效。当变频器发生故障时，变频器停止运行并自动切换到工频电源运行（KA2：ON，KA3：OFF）
|
|
www.dgzj.com |
|
Pr.139
(Pr.139=9999)
|
自动变频-工频电源切换选择
|
0～60.0Hz
|
当变频器输出频率达到或超过设定频率时，会自动切换到工频电源运行
|
|
9999
|
不能自动切换
|
|
|
2)部分输入/输出端子的功能设置
|
参数与设置值
|
功能说明
|
|
Pr.185=7
|
将JOG端子功能设置成OH端子，用作过热保护输入端
|
|
Pr.186=6
|
将CS端子设置成自动再启动控制端子
|
|
Pr.192=17
|
将IPF端子设置成KA1控制端子
|
|
Pr.193=18
|
将OL端子设置成KA2控制端子
|
|
Pr.194=19
|
将FU端子设置成KA3控制端子
|

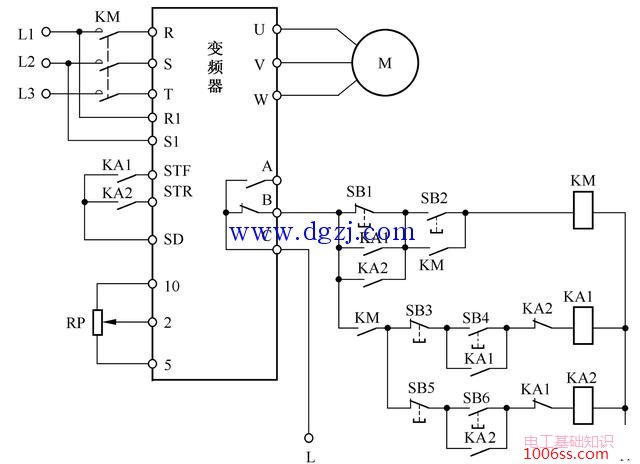

继电器控制正反转控制电路图
采用了KA1、KA2继电器分别进行正转和反转控制。
KA1或KA2常开触点闭合将SB1短接，断开SB1无效，这样做可以避免在变频器工作时切断主电源。
采用了KA0～KA3 4个中间继电器，常开触点接在变频器的多档转速控制输入端，还用了SQ1～SQ3 3个行程开关来检测运动部件的位置并进行转速切换控制。

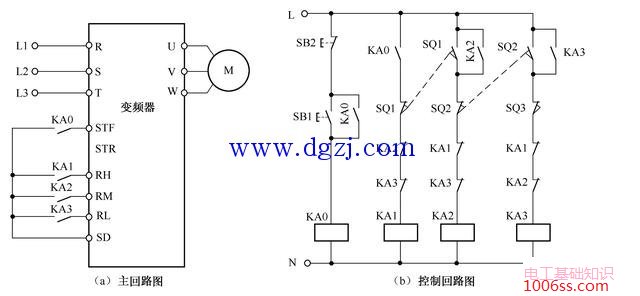

一个典型的多档转速控制电路
起动并高速运转
高速转中速运转
中速转低速运转
低速转为停转

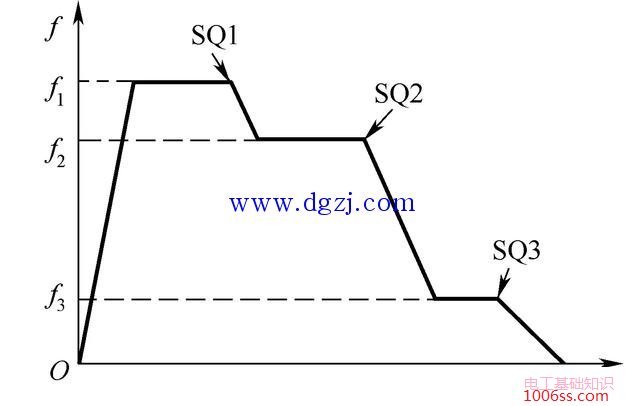

变频器输出频率变化曲线
多档转速控制说明
变频器的RH、RM、RL为多档转速控制端，RH为高速挡，RM为中速挡，RL为低速挡。RH、RM、RL 3个端子组合可以进行7档转速控制。
2.参数设置
1)多档转速端子选择参数
Pr.180=0，RL端子控制有效；
Pr.181=1，RM端子控制有效；
Pr.182=2，RH端子控制有效。
以上某参数若设为9999，则将该端设为控制无效。
2)多档运行频率参数
|
参数
|
速度
|
出厂设定
|
设定范围
|
备注
|
|
Pr.4
|
高速
|
60Hz
|
0～400Hz
|
|
|
Pr.5
|
中速
|
30Hz
|
0～400Hz
|
|
|
Pr.6
|
低速
|
10Hz
|
0～400Hz
|
|
|
Pr.24
|
速度四
|
9999
|
0～400Hz，9999
|
9999：无效
|
|
Pr.25
|
速度五
|
9999
|
0～400Hz，9999
|
9999：无效
|
|
Pr.26
|
速度六
|
9999
|
0～400Hz，9999
|
9999：无效
|
|
Pr.27
|
速度七
|
9999
|
0～400Hz，9999
|
9999：无效
|
