配电箱规格型号_配电箱尺寸_配电箱接线图
时间:2018-04-23 09:52来源:未知 作者:admin 点击:
次
配电 箱规格型号 序号 汉语拼音字头 中文解释 装配图号 电气 原理图号 1 JL 计量箱 PXT01 PXT01 dq系列 2 CZ 插座箱 PXT02 PXT02 dq系列 3 ZM 照明箱 PXT03 PXT03 dq系列 4 DL 动力箱 PXT04 PXT04 dq系列 5
|
配电箱规格型号
| 序号 |
汉语拼音字头 |
中文解释 |
装配图号 |
电气原理图号 |
| 1 |
JL |
计量箱 |
PXT01 |
PXT01 dq系列 |
| 2 |
CZ |
插座箱 |
PXT02 |
PXT02 dq系列 |
| 3 |
ZM |
照明箱 |
PXT03 |
PXT03 dq系列 |
| 4 |
DL |
动力箱 |
PXT04 |
PXT04 dq系列 |
| 5 |
JC |
计量插座箱 |
PXT05 |
PXT05 dq系列 |
| 6 |
JZ |
计量照明箱 |
PXT06 |
PXT06 dq系列 |
| 7 |
JD |
计量照明箱 |
PXT07 |
PXT07 dq系列 |
| 8 |
ZC |
照明插座箱 |
PXT08 |
PXT08 dq系列 |
| 9 |
DC |
动力插座箱 |
PXT09 |
PXT09 dq系列 |
| 10 |
DZ |
动力照明箱 |
PXT10 |
PXT10 dq系列 |
| 11 |
HH |
混合功能箱 |
PXT11 |
PXT11 dq系列 |
| 12 |
ZN |
智能箱 |
PXT12 |
PXT12 dq系列 |
配电箱尺寸
| 型号 |
尺寸（mm） |
型号 |
尺寸(mm) |
| PZ30-2 |
11*16*8 |
PZ30-2 |
15*17*8 |
| PZ30-6 |
20*21*19 |
PZ30-4 |
23*24*9 |
| PZ30-10 |
28*28**9 |
PZ30-8 |
28*31*9 |
| PZ30-15 |
28*28*8 |
PZ30-12 |
28*42*9 |
| PZ30-20 |
28*37*9 |
PZ30-18 |
47*21*9 |
| PZ30-3- |
47*37*9 |
PZ30-24 |
47*42*9 |
| PZ30-40 |
47*46*9 |
PZ30-36 |
58*37*9 |
配电箱接线图

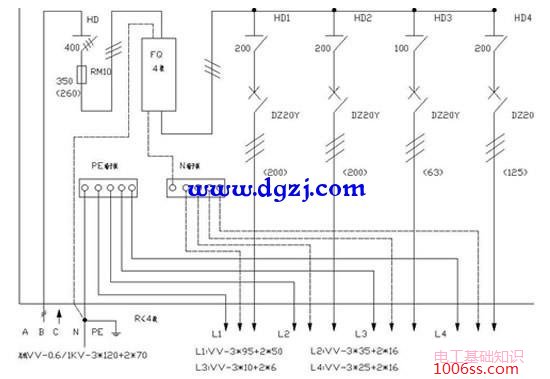

配电箱接线图1
配电箱接线图2
