⑴提问
　　1)三相异步电动机缺相运行的故障现象是什么?
　　2)怎样接线可使三相异步电动机从正转变为反转?
　　⑵由问题2)引出并简述接触器联锁正反转控制线路工作原理

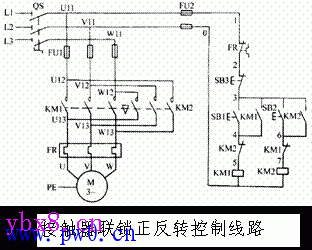

1)电源电路
　　由三相电源线L1、L2、L3、组合开关QS、熔断器FU2等组成，简述各元件的作用。
　　2)主电路
　　由FU1、KM1、KM2、FR及电动机M组成。
　　KM1：正转用接触器，其主触头所接通的电源相序按L1、L2、L3相序接线。
　　KM2：反转用接触器，其主触头所接通的电源相序按L3、L2、L1相序接线。
　　提问：在三相异步电动机的正反转控制线路中正反转接触器是否可以同时闭合?
　　KM1、KM2不能同时闭合，否则主电路短路，由控制电路中的联锁触头实现接触器联锁。
　　3)控制电路
　　正转控制电路：由SB1、KM1线圈及1、2、3、4、5号线等组成。
　　反转控制电路：由SB2、KM2线圈及1、2、3、6、7号线等组成。
　　简述原理，提问：接触器联锁的缺点是什么?
　　线路缺点：操作不便
　　从正转变为反转，必须先按停止按钮SB3，后按反转启动按钮SB2。
　　线路优点：工作安全可靠。由缺点引出按钮联锁正反转控制线路

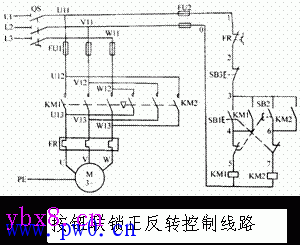

　　⑶简述按钮联锁正反转控制线路工作原理

电源电路及主电路原理同接触器联锁正反转控制线路。正、反转按钮SB1、SB2换成复合按钮，并使两复合按钮的常闭触头代替接触器联锁触头。
　　工作原理：基本同接触器联锁，从正转变为反转，不用先按停止按钮，
　　可直接按下反转按钮SB2即可实现。
　　线路优点：操作方便。
　　线路缺点：容易产生电源两相短路故障，有不安全隐患。
　　在实际工作中经常采用按钮、接触器双重联锁正反转控制线路。
　　2.讲授新内容:

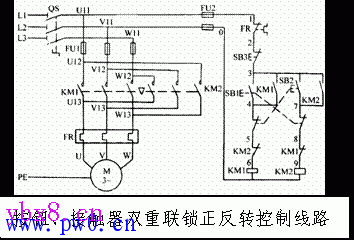

　　四．按钮、接触器双重联锁正反转控制线路（128页）
　　⑴电路组成
　　正、反转按钮SB1、SB2采用复合按钮，同时加上接触器联锁。电源电路、主电路不变。

⑵工作原理
　　先合上电源开关QS
　　1)正转控制
　　按下正转按钮SB1
　　SB1常闭触头先分断对KM2联锁，切断反转控制电路。
　　SB1常开触头后闭合，KM1线圈得电。 (责任编辑：admin)
