运算放大器的基本线性应用

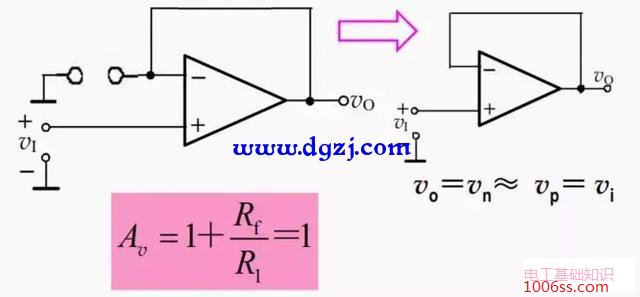

同相放大电路的一种特殊形式——电压跟随器

电压跟随器对电压增益有贡献吗？

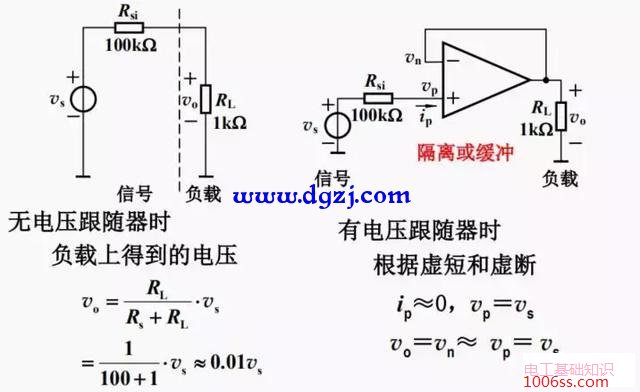

起到隔离和缓冲的作用

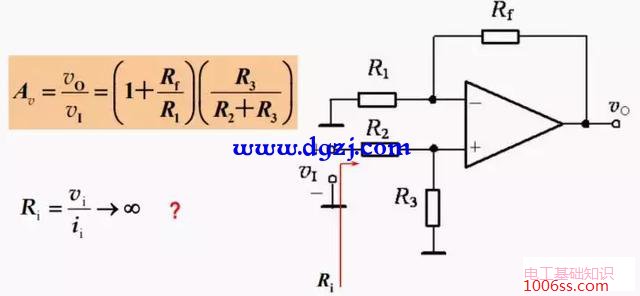

同相放大电路的另一种接法

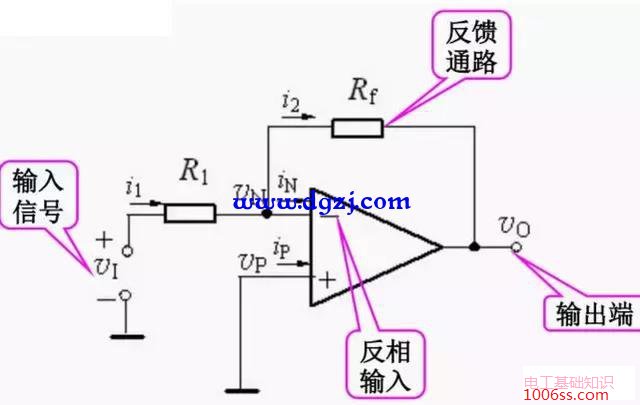

反相放大电路
1.电路形式

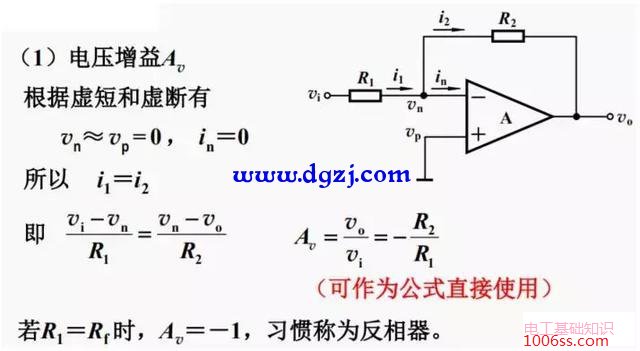

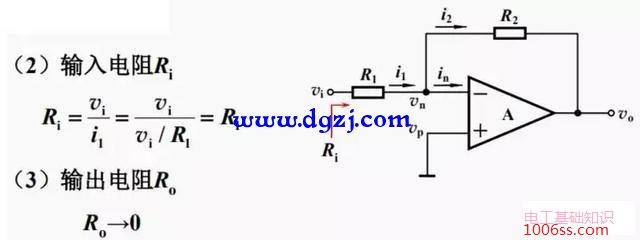

2.指标分析

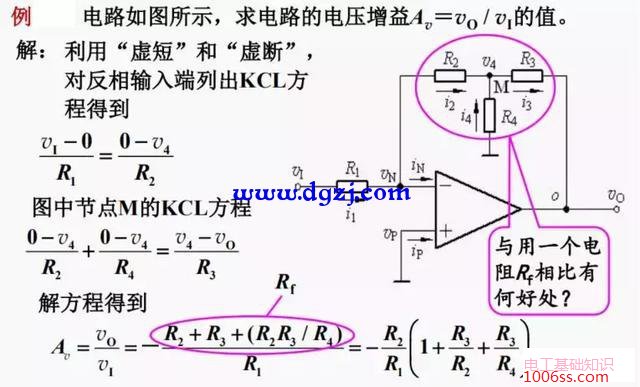

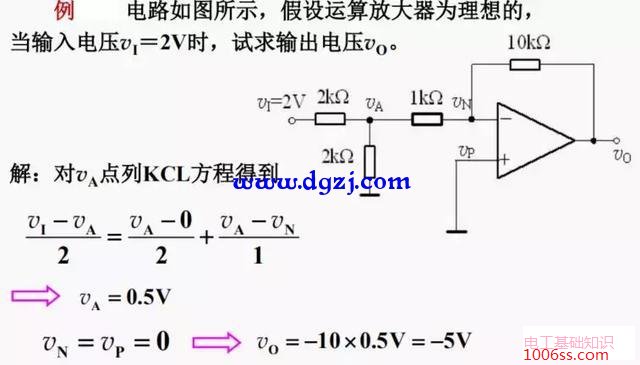

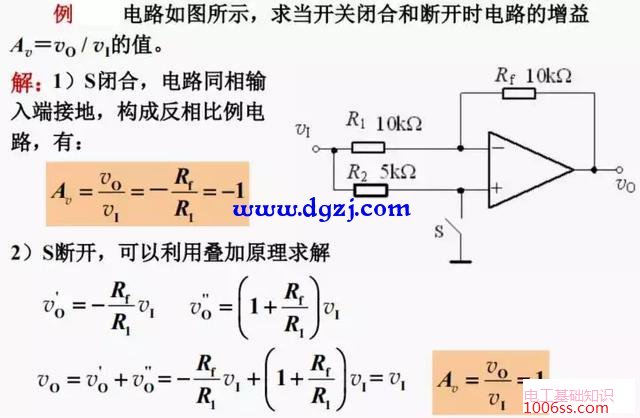

例题



当增益为100时，输入电阻R1至少为50K，如果只用一个Rf电阻，会导致Rf取值过大，所以采用三叉型。
同相输入和反相输入放大电路的其他应用

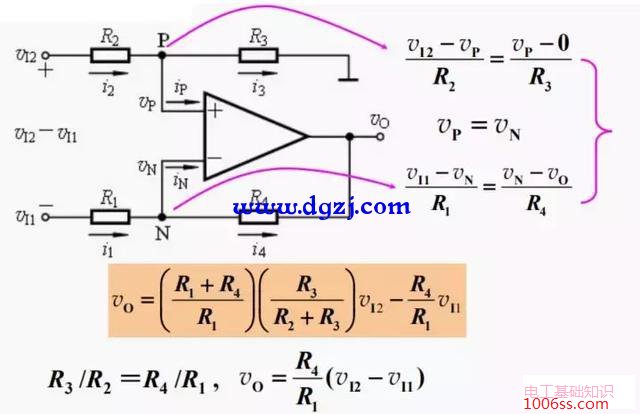

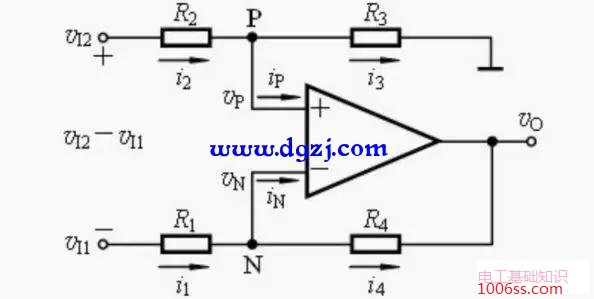

减法电路
1.电路形式

2.输入输出关系

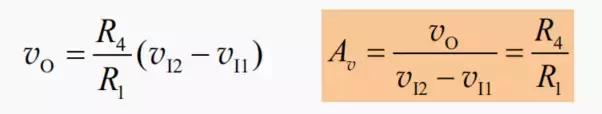

3.电压增益

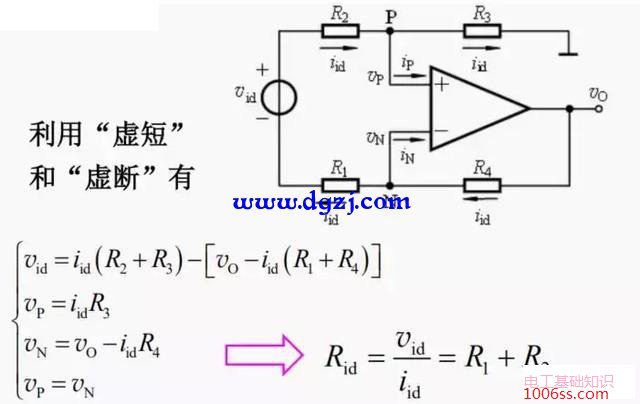

4.输入电阻
为了便于求解从电路的两个输入端看进去的电阻，将图重画如下

加法电路

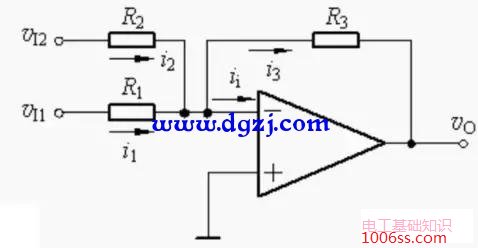

1. 反相加法

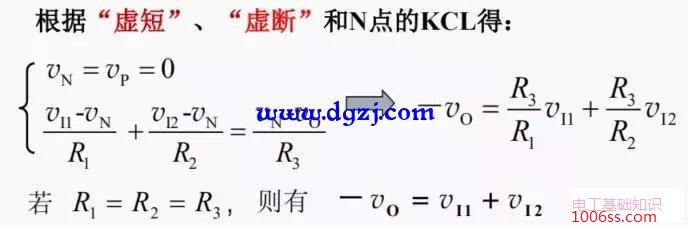

2. 输入输出关系

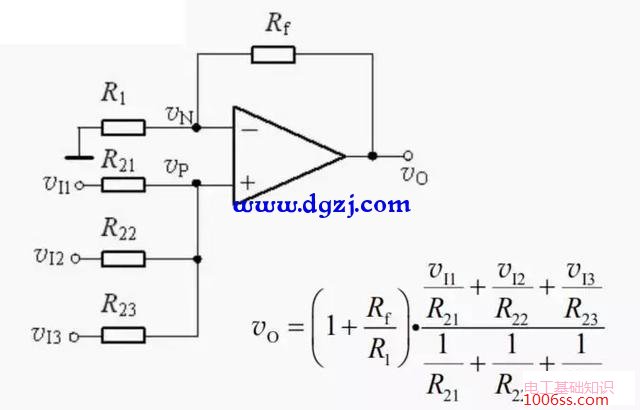

3. 同相加法电路

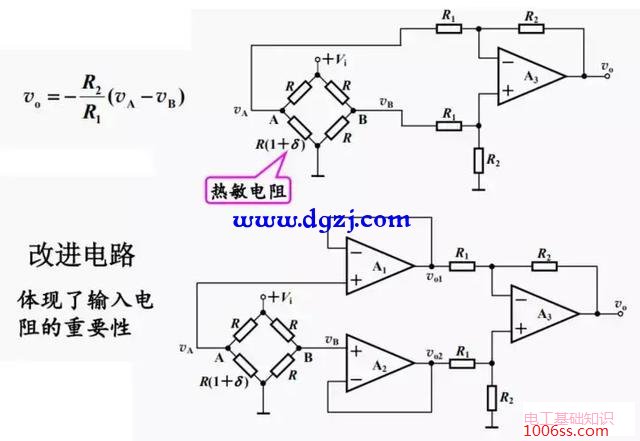

电桥测温电路

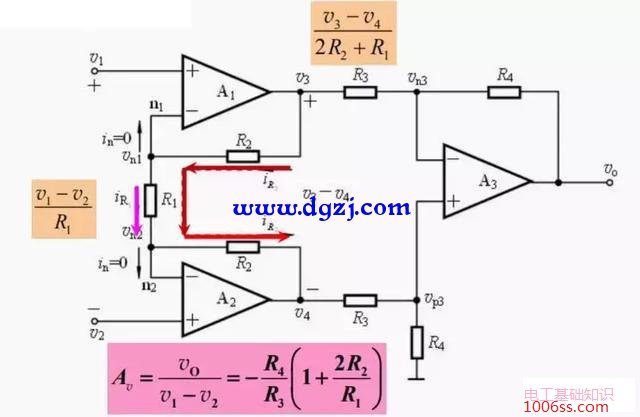

仪用放大电路

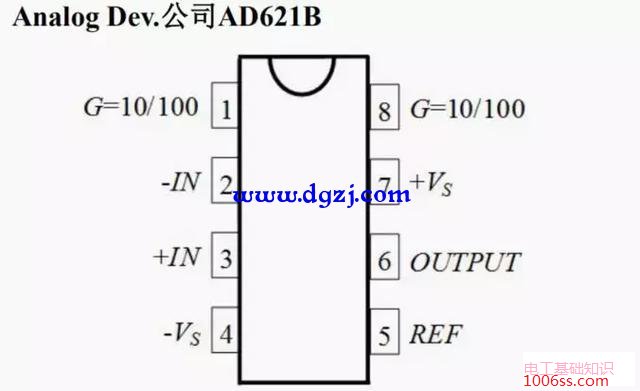

2. 集成仪用放大器

积分和微分电路

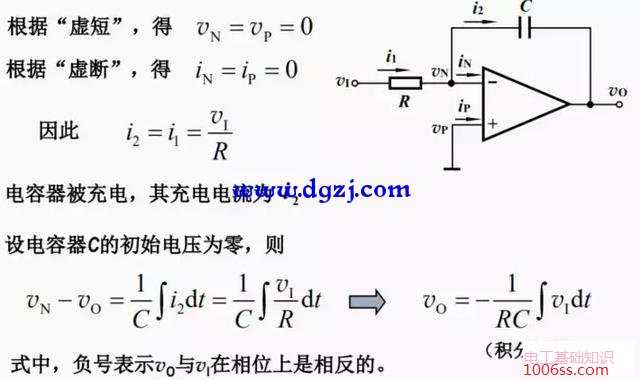

1. 积分电路

2. 积分电路的应用

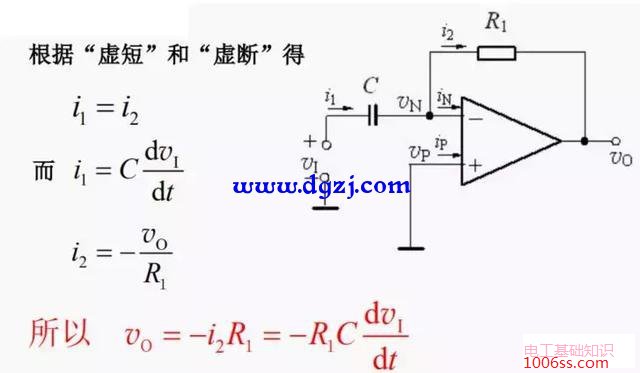

3. 微分电路

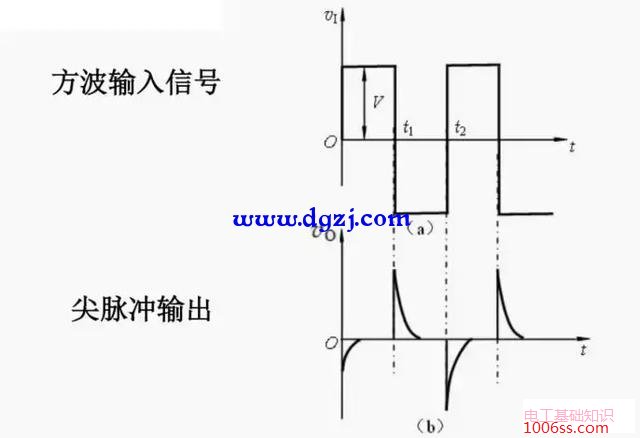

4. 微分电路的应用

'运算放大器的基本线性应用' 小结：
● 反相放大电路和同相放大电路是运算放大器两种基本的线性应用电路，由此可以得到加法、减法、积分和微分等应用电路。在运放构成的线性应用电中，电路的输出信号和输入信号之间的关系（传输特性）只取决于运算放大器外部的元件参数，而与运放的内部特性几乎无关。
● 由反相放大电路、积分电路和微分电路结合得到的 PI 控制器，PID 控制器等在自动控制系统中应用极其广泛。
