异步时序逻辑电路分析方法
异步时序逻辑电路分类:

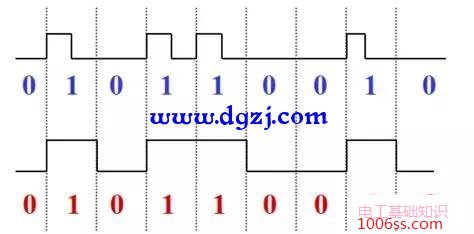

1）脉冲型: 用脉冲的有无表示信号;
2) 电位型: 用电位的高低表示信号;

分析异步时序电路的规定:
1) 输入信号只有在电路稳定状态时才发生变化;
2) 每一个时刻仅允许一个输入变量发生变化.
1、脉冲型异步时序电路的分析方法(波形分析法)

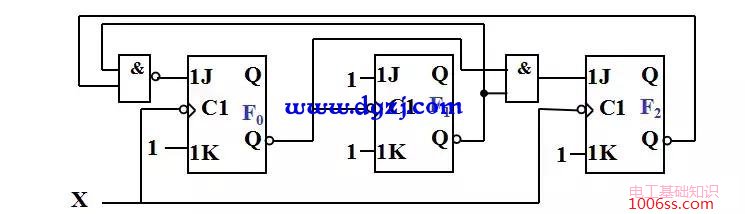

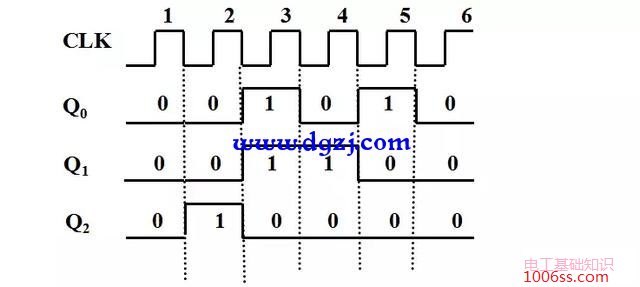

例: 试分析下列异步时序电路的逻辑功能

解:

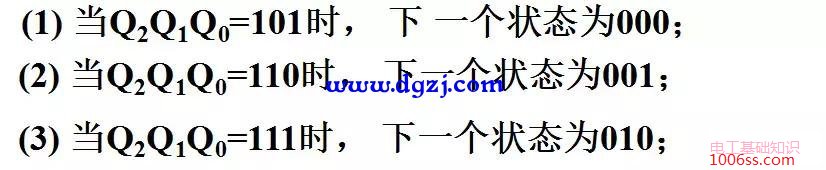

自启动特性讨论：


电路能自启动

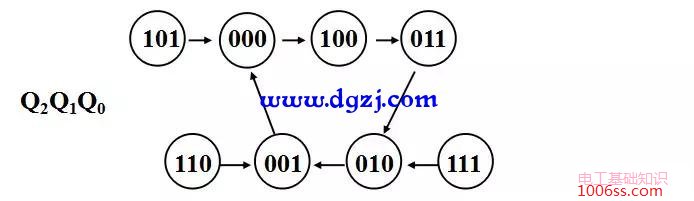

状态图

功能: 能自启动的五进制减法计数器
(分析法二)

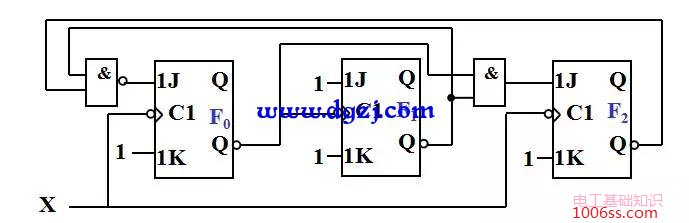

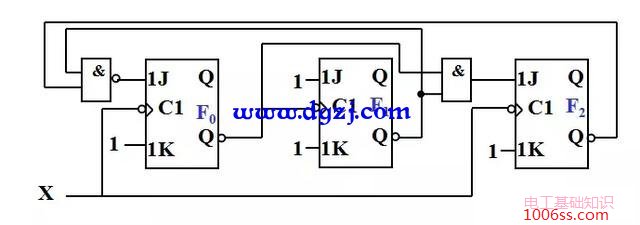

例: 试分析下列异步时序电路的逻辑功能

解:

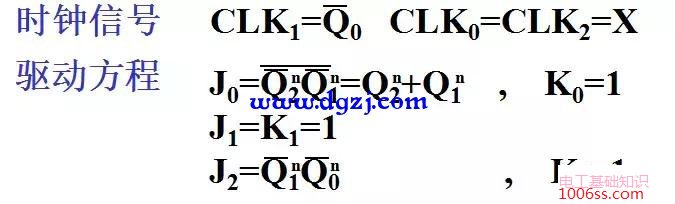

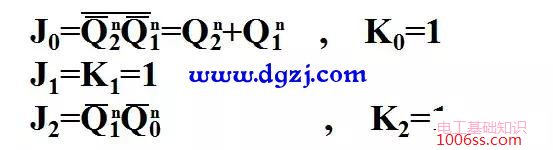

1) 写驱动方程

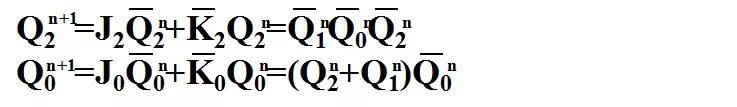

2) 写触发器F0和F2的状态方程(由于触发器F0和F2是在X 脉冲作用下同步工作的,列方程时将X隐含)

3) 修正触发器F1的特性方程

注意: CLK1的含义为CLK1脉冲有效.
为写出F1的状态方程,必须先求CLK1.由电路图已知,(Q0)'的负边沿(等效于Q0的上升边沿)为F1触发脉冲的有效边沿.

4) 求CLK1
由Q2、Q0的状态方程

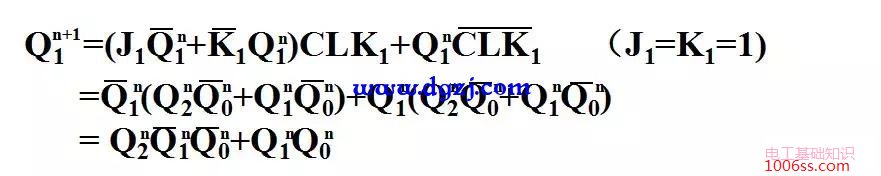

5) 将驱动方程J1、K1和时钟方程CLK1代入触发器F1的特性方程,求得F1的状态方程.

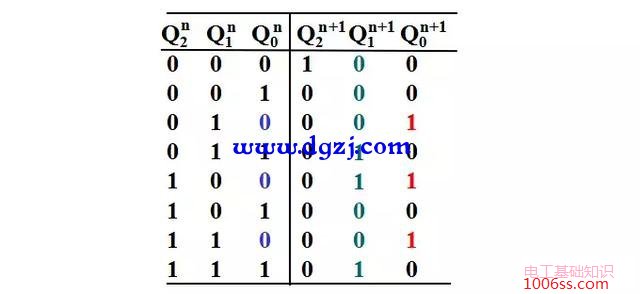

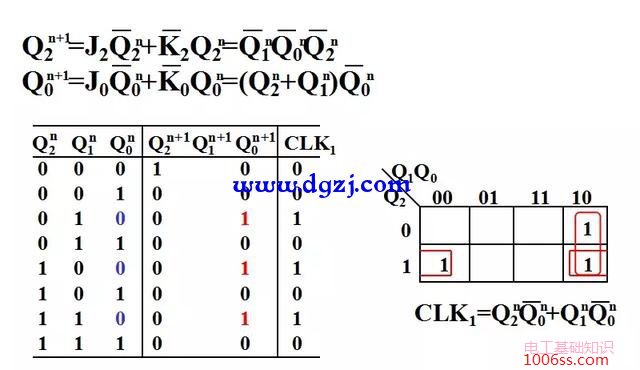

根据状态方程,补齐上述状态表.

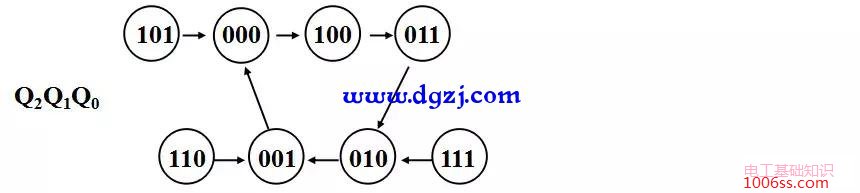

6) 画出状态图,分析电路功能.

功能: 能自启动的五进制减法计数器
