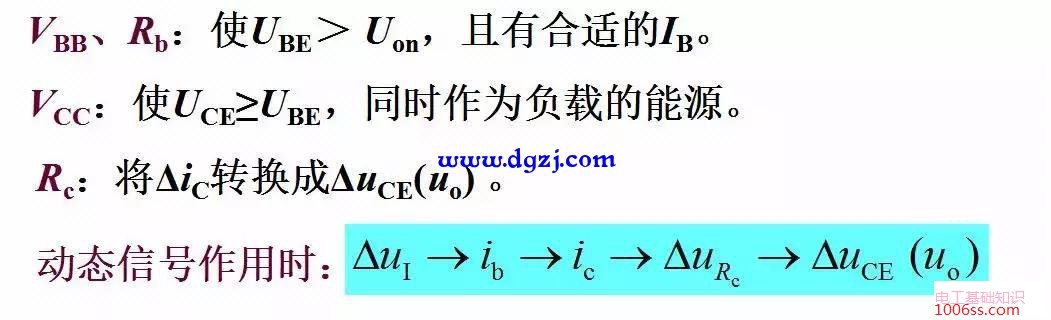

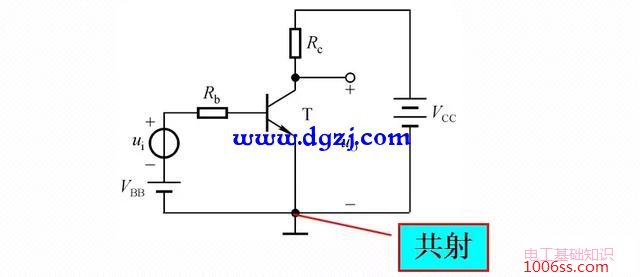

一、电路的组成及各元件的作用

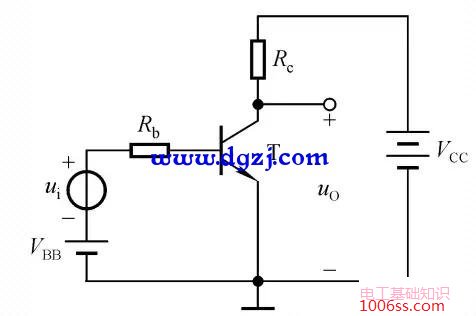

输入电压ui为零时，晶体管各极的电流、b-e间的电压、管压降称为静态工作点Q，记作:

二、设置静态工作点的必要性

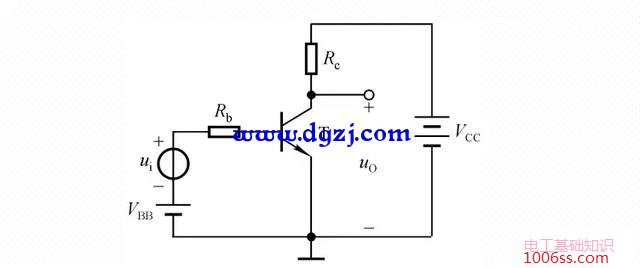

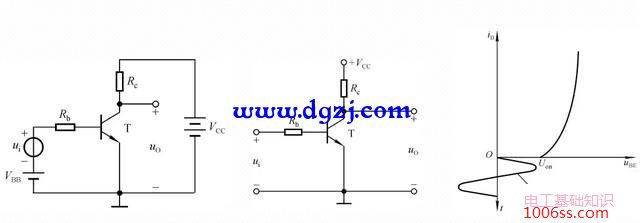

为什么放大的对象是动态信号，却要晶体管在信号为零时有合适的直流电流和极间电压？

输出电压必然失真！
设置合适的静态工作点，首先要解决失真问题，不失真是放大的前提，但Q点几乎影响着所有的动态参数！

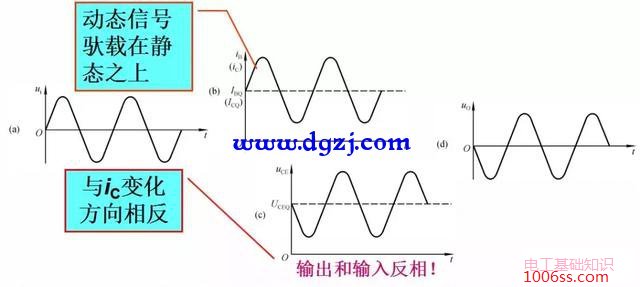

三、基本共射放大电路的波形分析

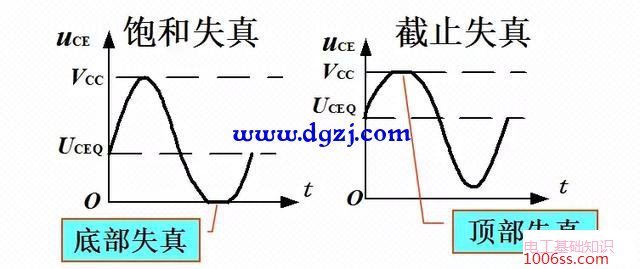

输入回路的失真：截止失真
输出回路的失真：饱和失真
要想不失真，就要在信号的整个周期内保证晶体管始终工作在放大区！
四、放大电路的组成原则

静态工作点合适：合适的直流电源、合适的电路参数。
动态信号能够作用于晶体管的输入回路，在负载上能够获得放大了的动态信号。
对实用放大电路的要求：共地、直流电源种类尽可能少、负载上无直流分量。
两种实用放大电路：

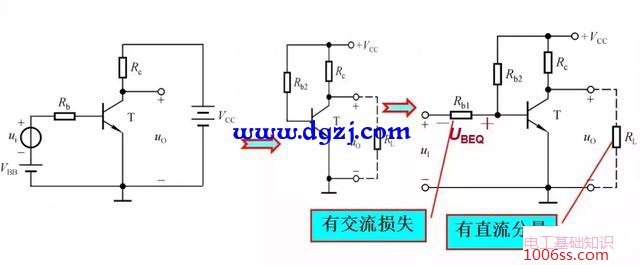

（1）直接耦合放大电路
耦合是指两个或两个以上的电路元件或电网络等的输入与输出之间存在紧密配合与相互影响，并通过相互作用从一侧向另一侧传输能量的现象。

问题：
1.两种电源
解决：将两个电源合二为一
2.信号源与放大电路不“共地”
解决：共地，且要使信号驮载在静态之上
静态时，

动态时，VCC和ui同时作用于晶体管的输入回路。

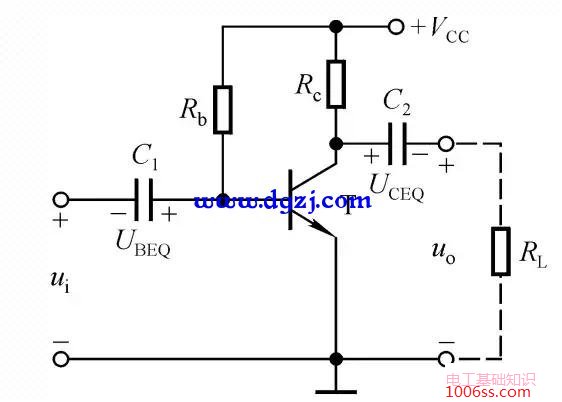

（2）阻容耦合放大电路

C1、C2为耦合电容！
耦合电容的容量应足够大，即对于交流信号近似为短路。其作用是“隔离直流、通过交流”。
静态时，C1、C2上电压

动态时

信号驮载在静态之上。负载上只有交流信号。
